【2020年10月20日存档】不论是追踪调查、信息真伪验证、收集证据、还是为日常生活的便利,地图和卫星图像都是非常重要的工具。本文是对此的详细介绍,是该领域一份比较完整的手册
地图和卫星图像有多重要,就不必细说了。它们不仅可以让您获得对一个目标区域了解,而且还可以帮助您建立信息之间的联系。
在地图上添加更多信息可以帮助您建立对调查可能很有价值的联系。地图和卫星图像还可以让您越过围墙,观察那些因受到限制或不安全等原因而难以进入的地方 —— 比如新疆、也门、叙利亚,或者远离您所在的地方所发生的事 —— 全世界的任何地方。
任何可以参照某一特定地方的数据都可以添加到地图上。这包括自然特征,如河流、海岸线和海拔;行政数据,如国家轮廓、县界和城市边限;航拍照片,无论是来自卫星、无人机、气球还是风筝;以及包含位置信息的数据库,如一个地区所有医院的地址,或城市列表及其人口规模。
大量的此类数据可以在网上免费找到,通常已经组合成地图。如果您能够使用可访问的数据可视化和地理信息系统(GIS)软件,自己组装这些不同的数据集,就可以获得更多的地理信息。
您还可以生成自己的地域数据集和图像,然后用来制作地图。您可以使用无人机、气球或风筝创建自己的航空图像,并使用卷尺、纸和笔等简单的工具,利用基本的测量技术制作地图,或添加到现有的地图中。
另外,您还可以使用手机的GPS和其他定位工具来追踪自己的位置、准确定位对您的调查很重要的地方。
只要您的调查具有地理或空间因素,地图就会很有用。
也许您所在的城市存在空气污染问题,而您想了解不同街区的污染程度有何不同;
也许您正在研究木材的供应链,并想检查原木是否来自受保护区域的树木 —— 通过跟踪这些原木所走的路线,您可以了解它们可能来自哪里,并确认这些树木是否被非法砍伐;
您可能想比较居住在城市不同地区的人口信息,以及逮捕率和警察暴力事件的发生率;
您可能还想看看一个物理区域随着时间的推移而发生的变化 —— 森林面积随着树木被砍伐而缩小、城市在地震后重建时增加了建筑物、强拆和武装暴力如何导致历史建筑的损坏、经济政策如何破坏了耕地 ……
地图、卫星图像和地理数据 —— 关于地理位置的数字信息 —— 在调查这些主题和许多其他主题时,都非常有用。
📌 本文将帮助您探索您可以利用地图、地理数据和卫星图像实现什么。您还会发现一系列工具和可用的地理信息来源的参考资料和案例,这些工具和来源可以帮助您进行调查。
虽然这些工具和资源的复杂程度和目的各不相同,但您可以选择那些对您最重要的工具和资源 —— 无论您是需要绘制尚未在地图上呈现出来的具体要素,还是需要了解跟踪各种运输路线的方法,或者是需要探索卫星图像如何作为证据加强您的调查。
以下部分适用于那些时间有限、无法专心学习新技能的人,提供您可以直接去用的东西。您还将了解到广泛的工具所提供的可能性,以帮助设计您的调查,并与更专业的同事进行有效的合作。
对于那些有更多经验或有更多时间致力于学习新技能的人来说,此处的内容概述了可访问的技术,并提供了有关如何使用这些技术的明确指南,还有很多指向可能有用的资源和工具的链接,您可以随意取用。
本章工具和技术所需的主要软件有:网络浏览器、电子表格或数据库应用程序(Excel、LibreOffice Calc)、Google Earth Pro(免费),有具体介绍。重点是免费、相对直观、和能够快速学习的软件。
地理信息无处不在
您可能已经对一些常见的地图应用很熟悉了,手机上至少有一款是您经常使用的。但这并不意味着您擅长使用它们来进行调查 —— 即使是这种基本的工具,也能对规划和开展调查有所帮助。
许多这样的应用程序都具有允许您搜索某个地方的照片、或查找360度地面视图的功能。当您启程之前熟悉目标地区、寻找位于该地的公司地址、或者了解某个时间发生的事件时,这些功能都很有用。
地图应用中的路线规划器可以帮助您规划行程,还可以核实具体行程的时间、交通工具、路线选择和费用。
通常,调查具有至少一个地理成分。
在大多数情况下,您正在调查的公司在某地设有实体或注册办事处,而且可能在某个特定地点开展业务;您要调查的人很可能会留下实物或数字痕迹,这些痕迹可以追溯到特定的地点 —— 例如,目标旅行的照片或社交媒体发布的帖子 …… 等等。
虽然在某些调查中,地理定位可能比其他调查更明显重要 —— 例如,森林砍伐与某一地点有明确的联系 —— 但是绘制地图、使用地理数据和地理定位证据往往有助于核实或质疑信息来源。也就是我们在 “让它民主” 板块中介绍的公民判断信息真伪的方法中重要的一环。
地理数据基本上是指直接链接到自然位置或地理位置的数字信息。它有很多免费的在线可用资源,并且通常已经可视化,因此在研究某些主题或寻找调查数据时,您可能想要探索并利用这些资源。
其中有些资源您可能已经在日常生活中使用了,但还没有应用到您的调查中。天气数据就是一个典型例子。当前的天气预报可以帮助您制定生活计划,而如果您掌握了某地某时天气的历史数据,则可以帮助您核实一个信息的真伪。

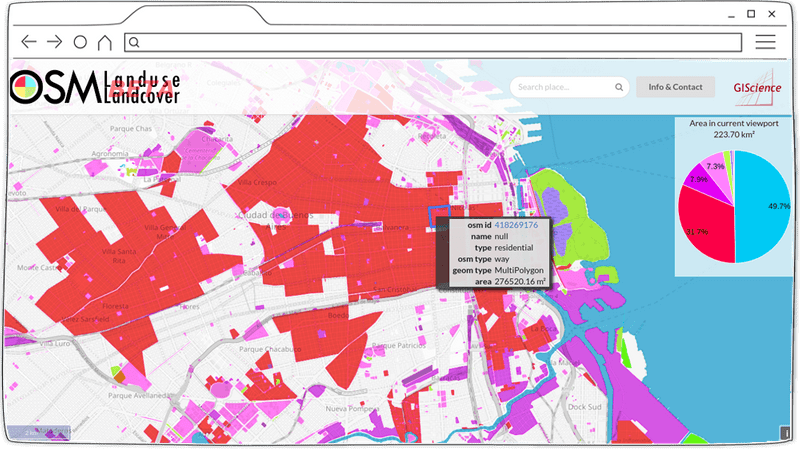

土地使用数据、分区地图(用于城市规划)和建筑许可证显示了土地所有权和特定地点的规划许可(关于一个地区是否可以用于住房、公园、工业活动等)。社交媒体的帖子和照片通常也可以通过其位置元数据链接到特定的地点和时间,这可以帮助您核实在那里发生的事和具体事发时间。
📌 上述所有这些都是地理数据。我们的 列表-5 独立板块“侦探挑战” 系列中所收纳的追踪调查演示对地理数据的使用非常丰富,您可以参考。
有很多公共数据库具有地理参考价值或意义。其中许多数据库需要使用地图进行可视化才能理解,它们可能会给您的研究增加新的视角。
通常,在地图上显示数据库中的信息有助于理解这些信息。有些信息 —— 如受保护生态系统的边界或某国所有医院的坐标表 —— 只有放在地图上查看才能正确理解。
其他信息,如显示全球婴儿死亡率的电子表格,其原始形式可能是可以理解的,但是将其放在地图上可以成为分析模式的宝贵方法(其他数据可视化技术可能会揭示更多模式)。
在许多情况下,提供该信息的组织在其网站上都有自己的地图,您可以将其作为出发点或作为灵感或参考。
📌 示例
例如,世界银行有大量的公开数据集和在线数据可视化工具,使您能够在地图上以及以表格和图表的形式查看信息。世界发展指标 (WDI) 是其收集的众多数据集中的一个例子。
您也可以下载电子表格格式的数据,制作自己的地图。
在其他情况下,生成自己的地图和地理数据、绘制简单的图形或测量和分析地图和卫星图像上的事物,以标记您调查感兴趣的区域,对调查来说都会很有帮助。
在网站提供数据集下载的地方,有许多直接的工具可以帮助您用它们创建自己的地图。

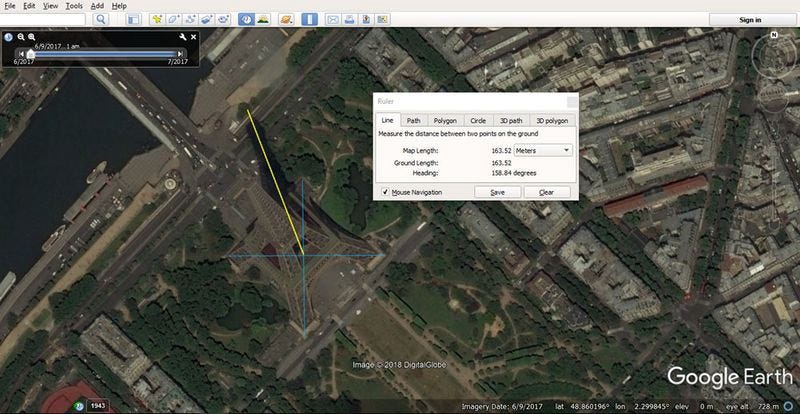

在现有的地图和卫星图像中绘制和测量事物,可以帮助您跟踪感兴趣的地方,并提取更多的信息,例如,物体的大小/变化,如森林中不断增长的空地,或估计距离或旅行时间。
同样,跟踪您的路线或位置并将其放在地图上,或进行简单的调查,是收集和跟踪与您的调查有关的信息的一种方便的方法。
互联网提供了大量的近期和历史的高质量卫星图像。
这种图像具有绘制地图的许多优点,而且往往显示出更多的细节和特征,这些细节和特征可能是地图制作者认为不重要的,但对您的调查来说很有用。
您正在调查的地区的典型地图可能不会显示从港口通往附近工厂的管道(反过来揭示您正在追踪的棕榈油的取材地);但是,这些信息可能会出现在高分辨率的卫星图像中。
再比如,有了一系列相隔数月拍摄的卫星图像,就有可能跟踪战区的破坏情况、自然灾害后重建的进展情况,或建造河坝对自然生态系统的影响情况等。
从基准图和照片中收集证据
基准图显示了河流、山丘、海岸线等重要的自然特征,以及建筑物、道路、小路等,再加上地名、街名,对寻路来说往往很有用。当然对信息验证来说也很有用 —— 您能知道发布者声称的事发地点是否有假。
《“反歧视冲突”?非洲人和中国人之间的暴力视频是真的吗?》超级简单的验证方法
您可能对诸如 OpenStreetMap(OSM)和 Google Maps 之类的应用程序中的此类地图已经很熟悉了。
这些地图可用于查找地址、规划路线,以及查找某个地方有哪些公司、组织和服务。在许多情况下,这些网站和应用程序将包含额外的服务,如卫星图像,地方的街道视图,详细的路线规划和地理定位的照片或视频。
📌 以下是一些常见的基准图平台和应用程序,你可以使用。
常见的地图平台和应用

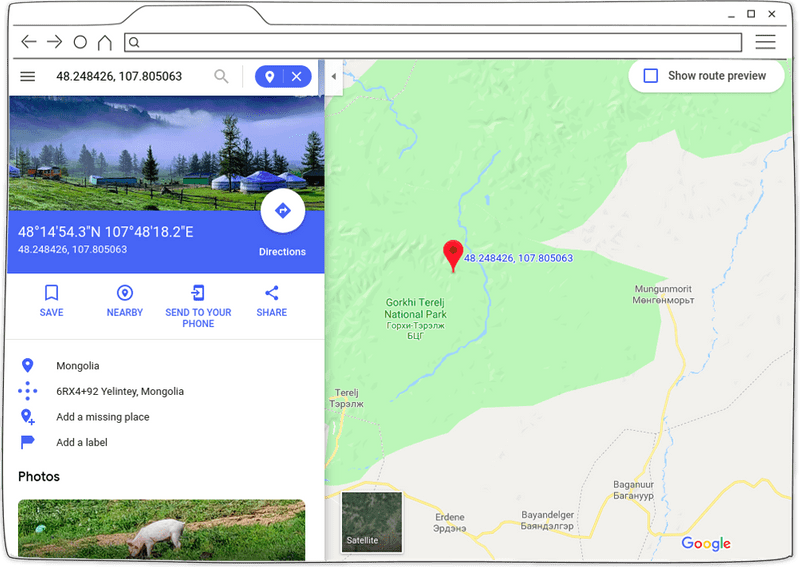

除了基本的地图和搜索功能外,谷歌地图还有许多对调查有用的功能。它可以让您详细地规划路线,查看详细的卫星图像,记录自己的行程,找到与某个地方相关的照片等。
通过街景功能,您可以看到地面的360度图像,对于某些地点,还可以识别该地点的历史性变化,例如,街道上的新建筑是如何增加或被拆除的,或者绿地是如何被修改的。
在下文的谷歌街景部分将详细介绍如何使用该工具。
Google Earth 有很多版本,包括在 Chrome 浏览器中运行的标准版。本文将使用专业版,它需要从上面的链接下载并安装到您的计算机上。

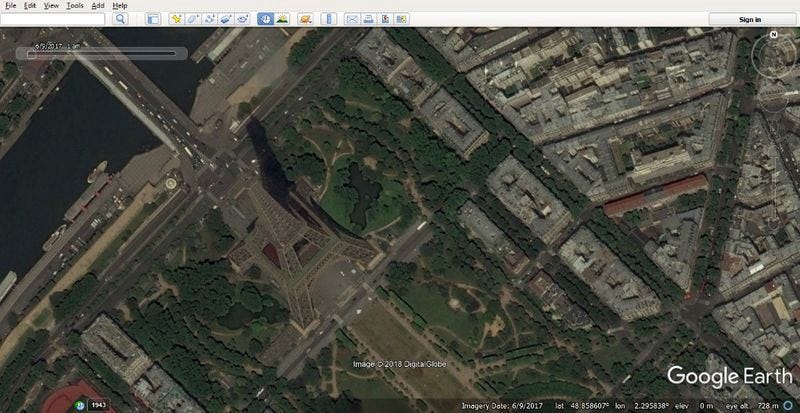

Google Earth 使用卫星图像,而不是基准图作为背景。它提供了许多谷歌地图所没有的功能,包括历史卫星图像以及地形和建筑物的3D模型。
地图上显示的信息被组织成一个个图层,这些图层可以被打开和关闭,这样您就可以只看您需要的信息。
现有的图层包括:行政边界(国家、地区、县等的轮廓)、道路和地名,以及一些更专业的图层,如美国国家公园。也可以在 Google Earth 中添加新的图层。
Waze 是一款导航和实时交通应用,适用于具有GPS功能的手机和平板电脑(Android 和 iOS)。
它是在2006–2009年间作为一个社区驱动的地图项目开发的,并在2013年被谷歌收购。不过,它仍在运营其独立的地图,并提供从用户那里收集到的实时交通信息、行车时间、地图数据(如道路、地标和房屋门牌号码),还有其他数据(如 交通堵塞和事故的实时数据)。
Bing Maps(由微软拥有)提供卫星视图、鸟瞰图和道路视图,以及街景图等给您。它在街道交通(使用地图上方的红绿灯图标)和出行规划方面的数据尤为强大。它的地图是由HERE(以前属于诺基亚)、邮政数据、交通更新、路线查找信息、图像和其他专有来源的数据提供的。
基于必应地图也使用的 HERE 技术(见上文),HERE WeGo(由 HERE Technologies 拥有)是另一个免费的地图和导航平台,提供类似的功能:卫星视图、地形视图、路线规划和交通状况数据。
OpenStreetMap (OSM) 是一个通过众包 (来自大量的人和团体/组织的合作贡献) 创建的免费地图平台,在这一点上,它不同于上述的专有地图资源。
这也意味着,您可能需要通过检查其他地图和确认您需要调查的地方的地理数据来验证您在这上面找到的任何信息。
OSM对于世界上的某些地方来说,并没有完全完成,但它通常被认为是可靠的,许多其他地图应用程序,如 Mapbox 或 Ushahidi,都使用它的数据。
在某些情况下,OSM中的信息可能比其他地图中的信息更多。
OSM有几个专门的图层,可以通过屏幕右侧的图标进入,例如自行车路线等;它还有一个人道主义图层,显示了流离失所者营地的位置等细节,被人道组织用于规划和协调反应。
如果这些信息与您的工作相关,OSM是一个很好的起点。
🧪 实践示例 ——
2009年,一群年轻的肯尼亚人利用 OpenStreetMap 制作了该国首都内罗毕的一个街区 — 基贝拉贫民区的第一张地图。在此之前,基贝拉在内罗毕的地图上一直是一片空白,即使是居民也只能获得有限的信息,知道在哪里可以找到一家开门的药店、一个紧急情况下的医疗点、或附近的清洁水源。
当地居民的一项倡议改变了这一切 —— “基贝拉地图” 项目http://mapkibera.org/ 与社区合作,创建了一个可靠且不断增长的街区数字地图。目前这一概念正在扩大,以涵盖地图上被遗漏的其他边缘化社区。
OsmAnd 是一个可行的开源选择,它使用 OpenStreetMap 的数据库,但独立于 OSM。
它提供 Bing 的卫星视图。它的移动应用(适用于 Android 和 iOS)可完全脱机工作,除了路线规划和导航,还包括徒步、登山和自行车道。
如果您需要绘制越野的地形图,它可以特别有用。
Open CPN (Open Chart Plotter Navigator) 是由一个活跃的水手团队开发的开源自由软件,目的是改善水域的测绘。它由用户不断更新和测试,提供导航和路线规划支持,以及有关天气状况和潮汐的数据,跟踪其他船只,避免可能的碰撞等。
如果您的调查或旅程发生在水上,这可能是一个很好的平台工具,您可以按照 Open CPN 的启动页面上的安装和用户指南操作。
它需要安装,可用于 Linux、Mac、Windows 和树莓派设备。
YandexMaps 是一个俄罗斯的网络地图服务,可以在全球范围内使用,但总体上比谷歌地图的覆盖范围有限。它只有俄罗斯、白俄罗斯、乌克兰、土耳其和哈萨克斯坦的详细地图,但值得与其他地图平台对比查看,因为它可能会提供额外的细节,特别是在上述这些地区。
百度地图由中国公司百度拥有,在查询中国的地点时特别有用,它提供的覆盖范围比谷歌地图更详细,如果您的调查目标是中国的话。
它包括卫星图像、街道地图、街景,以及步行、汽车或公共交通出行的路线规划。它在移动端和桌面端都可以使用。
Carto 宣传自己是世界领先的位置情报平台。他们提供网络地图、地理信息系统、空间数据等功能。他们提供的各种工具都易于使用和网页亲和力。
然而,该服务的价格是200美元/月。有免费的选项给学生使用,可寻找 CartoBuilder 和 Github 学生开发者包。他们还为教育工作者、创业公司和非营利组织提供折扣和补助。
他们还提供免费的 Carto Basemaps。Carto 以支持SQL数据库和强大的可视化组件而闻名。
Mapbox 可以在自定义的地图块上绘制数据点,使您可以用数据讲述故事。能够创建标记、热图和色谱图。
Tilemill 是自由开源软件,可以让您使用 CartoCSS 来定制地图。CartoCSS 是一种地图设计语言,有了它 TileMill 可以用来创建符号图、轮廓图和伪热图。
查找特定地点的图像
最新的图像可以帮助您在计划研究旅行时熟悉一个地方,而当前和历史的图像可以帮助您了解该地方在某一特定时间点发生的事。
1、使用 Google 图片搜索
在 Google 图片中搜索位置名称是查找该位置图像的最直接的方法之一。
也可以搜索从特定国家上传的图片。📌 请注意,这并不一定意味着这些图片都是您指定的国家的,而是意味着它们是从该国的一个IP地址上传的。
例如,搜索 “街头艺术”,并指定国家为 “巴西”,可能会返回比一般搜索 “街头艺术” 更多的巴西街头艺术图片。然而,它也可能包括巴西度假者在柏林拍摄的街头艺术照片,然后在他们回到巴西后上传到一个网站。
通过在 https://images.google.com/ 中输入搜索词来尝试此操作。您将被带到图像搜索结果页面。
转到搜索栏下方的设置,然后选择高级搜索。
在 “高级搜索” 页面上,“区域” 选项可让您选择特定的国家/地区,并将搜索结果缩小到从那里上传的图像。
2、使用街景视图查找图像并验证信息
计划行程时,街景图像会很有用,它可以让您了解某个地方的状况,并在出发前对其进行熟悉,因此,一旦到达该地点,您便可以更有效地专注于需要查找基于您的调查的特定信息。
街景视图对于获取特定位置或建筑物上的信息很有用 —— 外部标志或入口附近的 logo 可能表明目标公司位于该建筑物内。
当您的调查涉及虚构地址的案件时,这也是很有帮助的,虚构地址常见于公司为非法金融交易或其他不明确的目的而设立的假信息。
例如,您可能会发现目标公司官方文件中登记的地址实际上并没有出现在地图上,或者该办公楼实际上已经废弃,没有任何活动发生。
然而,您可能需要通过使用多个地图平台和其他来源来核实,因为地图和图像数据库有时是不准确的或过时的。
请注意,一个地方的某些方面可能在拍摄图像后发生了变化 —— 一家公司可能已经迁出,或者在以前的空地上建造了一座新的建筑 —— 因此,检查图像记录的日期并验证信息是否仍然准确非常重要。
以下是访问街景图像的一些选项。

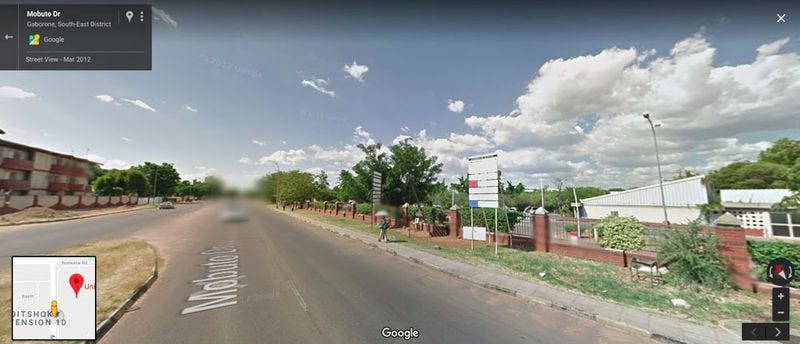

谷歌街景可以在 Google Maps(不是 Google Earth)中找到。它包含在地面拍摄并拼接的360度详细照片,让用户可以沿着街道 “旅行”,了解一个地方的样子,从建筑物的高度到门上的标志,再到某个地点的景色。
谷歌街景最初只限于道路,但现在包括了其他领域,比如国家公园的小路。在屏幕右下角的状态栏和屏幕左上角的深灰色半透明框中都可以找到图像拍摄日期。
📌 谷歌街景是有局限性的。要知道,它并不能平等地覆盖世界上所有的地点,有些地方根本无法使用。这可能是由于当地的隐私法规限制了它的使用,比如在德国或奥地利,它被限制在主要城市,而且图像中的编辑程度较高 —— 例如,人们的脸部或车牌的模糊。
在其他地区,如白俄罗斯、摩尔多瓦、巴拉圭、委内瑞拉、刚果(金)、塞拉利昂等,由于政治原因或可及性问题,覆盖范围有限。在这里,您可以通过向下滚动到 “Where we’ve been”,查看谷歌街景在世界各地的覆盖范围。
3、Google 街景视图中的历史图像

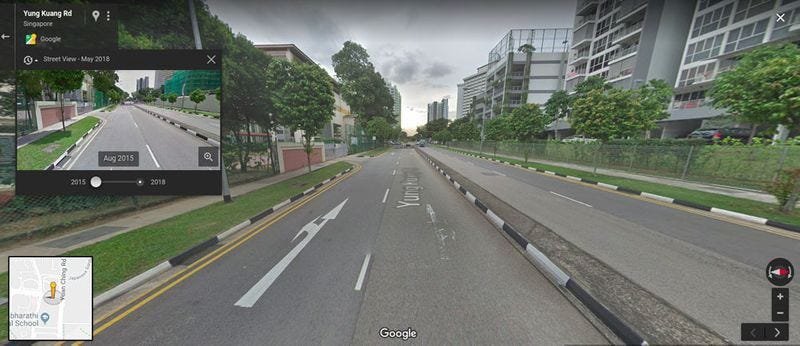

对于一些地方,还可以访问历史街景图像。在左上方的深灰色方框中,点击日期旁边的时钟图标。这将弹出一个滑块,您可以用它来浏览同一地方的早期视图。
这可以让您深入了解一个地区的变化,有助于确定一家目标公司何时迁入某栋建筑,或显示一个地区的建设进度等等。出于上述同样的原因,该功能也有局限性。
谷歌街景中似乎并没有始终如一地保留历史图像。常见的情况是,以前有历史图像的地方会被删除。例如,在撰写本时,旧金山街景中的历史图像被删除了。这意味着,如果您的调查目标位置目前有历史图像,您可能要采取措施立即捕捉这些信息 —— 例如通过截图 —— 以防止完全丢失。

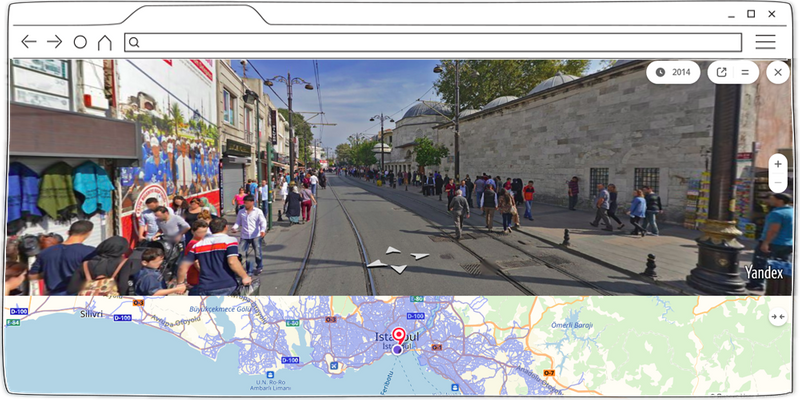

与谷歌地图相比,Yandex 街景选项大大减少,主要适用于俄罗斯、乌克兰、白俄罗斯、哈萨克斯坦、亚美尼亚和土耳其。但这些国家的城市覆盖面往往比谷歌地图提供的更详细。
历史图像是可以提供的,但主要限于上述国家。

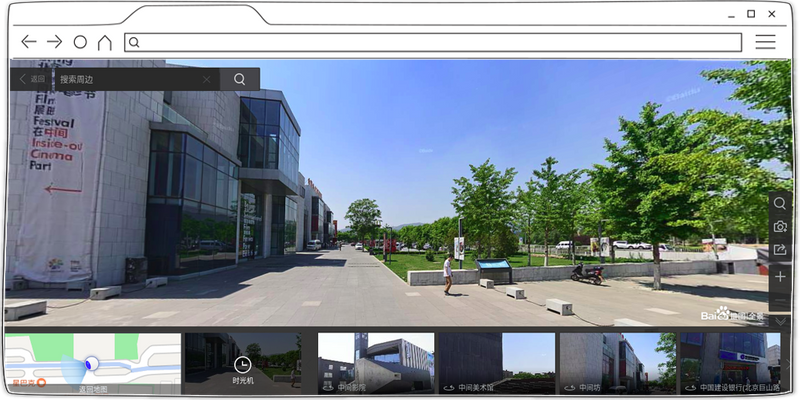

百度的街景图像可以在中国主要城市使用,但不能覆盖大多数农村地区。
在一些很少有街景图像的国家,司机通常会在车辆的仪表盘上安装摄像头,以便拍摄并通过 YouTube 分享行进地点的图像。虽然这可能比上述街景图像的分辨率低,但在没有其他图像的情况下,它可以成为一种有用的资源。
通过搜索栏搜索 dashcam + 位置 —— 例如 “dashcam Sarajevo”,然后您可以按地点或按视频发布的日期过滤搜索结果。
4、在 Google 地图和 Google 地球中查找用户照片
用户已将数千张照片上传到 Google Maps 和 Google Earth。
对于拍照好的地方,比如大城市的旅游景点,有很多照片,这些照片不仅可以帮助您建立一个地方的形象,还可以帮助您了解这个地方的变化。周三是否总是有市场?广场周围的商店是否有变化?是否有新的建筑建成,或者有的被拆除了吗?……
通常也可以找到一些拍摄较少的地点的图片,包括一些被排除在谷歌街景之外的地点。
5、Google 地图中的照片和360º图像
在谷歌地图中,可以通过点击屏幕左侧地图搜索栏下的 “Photos” 部分来查找照片。选择了这个部分后您就可以通过屏幕右下角的双箭头图标或通过滚动左侧菜单来浏览可用的图像。
点击并按住街景图标,将显示地图上街景所覆盖的地方,以及用小圆圈表示的360度照片的位置。将街景人物小图标落在其中一张照片上即可打开,或落在高亮的道路上即可打开街景本身。
在这两种情况下,图片的日期都会显示在左上角的灰色框中,同时还有摄影师的个人资料照片。点击个人资料照片就会进入这个人的谷歌地图照片页面,在那里您可以看到他们拍摄的其他照片,在地图上,也可以在侧边栏中,按日期或评论排列。
在紧靠照片上方的侧栏中选择 “按日期排序”,然后向下滚动,可以看到更多的照片地点出现在地图上。
6、Google Earth Pro 中的照片和360图像

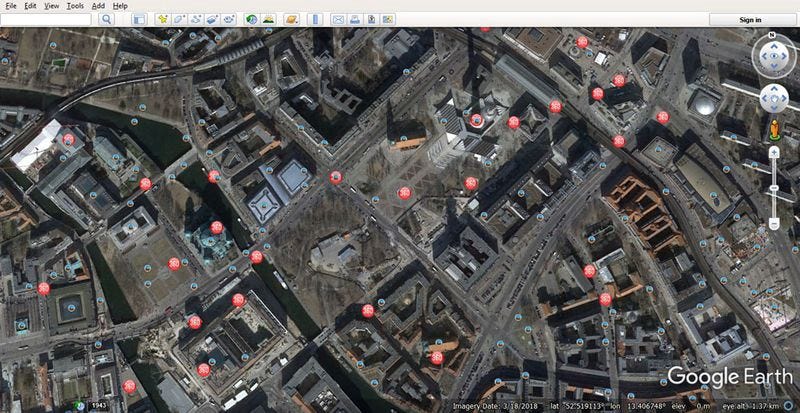

谷歌地球包含了谷歌地图中的照片,以及谷歌地球特有的大量360º照片,其优势在于图标显示了地图上已有的可用照片的位置。
在Google地球中,选择边栏中的 “photos” 层以查看照片和360º照片图标。
点击照片图标会打开一个框,显示照片以及摄影师的个人资料信息。要想找到这张照片的日期,点击个人资料图,会在网络浏览器中打开一个新的标签,并将您带到这个人的谷歌地图照片页面。
在侧边栏中,选择紧靠照片上方的 “按日期排序” 选项,然后向下滚动,可以看到更多的照片位置出现在地图上。
向下滚动到足以让相关照片/地点出现在地图上,点击地图上的图钉,然后照片将以缩略图的形式显示在侧栏中。点击缩略图以完全打开照片,日期将显示在右下角的状态栏和左上角的方框中。
点击红色的360图标,会打开一个框,显示360的平面图片。紧挨着左边照片的上方,有一个 “view this image on 360 cities”的链接。
点击该链接 https://360cities.net,在这里您可以以球面图像的形式查看。向下滚动页面您会发现关于摄影师的进一步信息,以及图片的拍摄和上传日期。
在专题地图中可视化数据集
有许多现有的数据集可以使用地图进行可视化。有些信息,如受保护生态系统的边界或货船的运输路线,只有在地图上查看才能正确理解。其他信息,如显示世界各地婴儿死亡率的电子表格,可能是原始形式的,但将其放在地图上可以成为分析其可能包含的模式的宝贵方法。
📌 本节将介绍一系列可能对您的调查有用的网站和应用程序。有些网站提供了已经可视化的数据,有些网站让您自己寻找数据下载并绘制地图,还有一些网站提供了制作自己的地图的工具,以便对数据进行可视化和分析。
访问已经映射的数据
许多拥有数据集的组织也将地图和可视化工具作为其数据门户的一部分。以下列表旨在让您了解现有的资源和专题地图的类别,同时也展示了一些使用地图进行信息可视化的方法。
每个类别下都有更多的资源,因此您可以将其视为一个起点,而不是一个全面的目录。
1、船舶交通
根据自动识别系统(AIS)数据,提供关于船只位置、细节和航行相关信息的实时地图。
除了AIS接收器(地面天线),Marine Traffic (和其他此类平台) 还从卫星接收器收集船只数据。获取卫星数据往往需要支付一定的费用,如果您计划进行较长时间的研究可以注册它的年度使用权。
一张地图显示了大约300,000艘最大的商业渔船的最新位置,以及关于这些船只下落的历史数据。
获取数据是免费的,但需要在 Global Fishing Watch 上建立一个账户。可以选择通过 Facebook 或 Twitter 访问,或者使用电子邮件地址创建一个单独的账户。
📌 出于隐私和安全考虑,建议您使用后一种选择,并创建一个新的单独的电子邮件账户,仅为此目的使用。
2、找飞机
实时地图显示商业飞机的位置,以及航班号和航线信息。通过航班号搜索,您可以跟踪个别飞机。
一个免费的服务,让您可以跟踪全球大多数商业航班的实时飞行状态和位置,以及美国和加拿大的包机和私人飞机的下落。
还有一个,也可以用来追踪私人飞机,在这里:https://www.patreon.com/posts/ru-he-zai-quan-38738040
3、森林覆盖
从2010年至今的全球树木覆盖变化图。
4、空气污染
🔧 European Environmental Agency
欧洲各地空气质量数据的实时地图,可选择查看整体空气质量以及颗粒物、一氧化碳、臭氧、二氧化氮和二氧化硫的浓度。该地图每小时更新一次。
世界各地空气质量的实时地图,并有各国空气质量监测机构的链接。
5、采矿与资源
🔧 USGS Worldwide Mineral Resources Online Spatial Data
美国地质调查局(USGS)提供全球矿产资源的历史数据,包括矿山所有权的信息,所有这些都可以在用户友好的地图上找到。
请注意,其中有些信息已经过时。原始数据可在以下网站下载:https://mrdata.usgs.gov/mrds/。
联合国数据
许多联合国下属组织都有可下载的数据集,有些组织还有在线可视化工具,但许多组织的重点是图表和图形,而不是地图。
组织网站上的特别报告和可视化是寻找可能对您的调查有用的地图的好地方。
例如:
联合国有一个制图部门,包括大部分与人道主义和维和行动有关的地图。
难民专员办事处(联合国难民事务高级专员)有大量有关当前难民情况的地图可供下载。它还提供了大量流离失所者分布的地图。
这些地图主要显示的是统计数据 (而不是移徙路线等),通常每周更新一次。在地图的同一页上还有更多的统计数字和相关报告的链接,请点击这里:https://data2.unhcr.org/en/situations。
世界银行数据门户网站具有在线可视化工具,您可以使用该工具以地图的形式查看其数据:http://databank.worldbank.org/data/source/world-development-indicators/preview/on
在网站上,您可以选择世界银行的一些数据集,然后点击屏幕右上方的地图按钮即可查看。
制作专题地图
专题地图是显示与特定主题有关的信息的地图,如空气污染、森林覆盖率、或选举结果等。
如果您能下载数据集,并将其可视化和分析,它将帮助您解开您可能无法获得的信息。它还可以帮助您了解其他地方没有的故事和细节。以下是一些有用的公开数据资源,以及通过可视化将它们变为现实的工具。
注:上一节中所述的许多资源也提供原始数据,以便于下载 csv 或 excel 文件。例如,全球捕鱼观察的数据可在这里获得:https://globalfishingwatch.org/datasets-and-code/。
数据库和资源
为了通过数据创建地图,数据需要被地理参考,换句话说就是,要链接到一个实际的地方,例如一个国家、地区、街道地址、邮政编码或GPS坐标。
下列国际数据库载有可能对您的调查有用的地理参考数据。此外,大多数政府都有自己的数据,可从其网站上下载。
1、联合国
联合国和其各组织收集了大量的数据,涉及健康、环境、金融、食品和农业、能源、贸易、教育、文化等各个方面。这些数据几乎总是与特定国家相关联。
在某些情况下,这些数据是在很长一段时间内收集的,可以追溯到几十年前,这使您可以衡量随着时间的推移而发生的变化。各个联合国机构都有与其特定领域相关的额外数据集。
2、多边组织
3、欧盟
🔧 Eurostat
欧统局是欧盟委员会的一个局,负责向欧盟各机构提供统计信息,并从欧盟成员国、欧盟候选国和其他国家收集数据,一致性的统计方法。
4、国家政府数据库
大多数国家政府都设有统计部门,其数据集往往是公开的。例如,巴西有巴西地理和统计研究所 (IBGE),摩尔多瓦有摩尔多瓦统计局。
这些统计部门是联合国大部分数据的来源,联合国将各个国家的数据汇总成全球数据集。维基百科提供了国家和国际统计服务和在线资源的综合清单。
5、非政府组织和智囊团
许多非政府组织和智囊团产生研究和数据,并公开发布。示例包括:
透明国际 Transparency International — — 将其全球腐败指数和腐败观念指数作为互动地图提供,并提供数据供下载;
Tax Justice Network 的金融保密指数地图,其数据可在此处下载:https://financialsecrecyindex.com/explore/excel
本节中的工具可用于创建简单的专题地图。
📌 专题地图的一些主要类型是:
Choropleths: 地图上的不同区域用颜色表示统计上的差异,如投票率或预期寿命。
Symbol maps: 在地图上放置不同大小和颜色的符号或形状。符号图可以用来说明两个或更多的数据集 —— 例如,世界各地的地震次数及其强度。
Heat maps: 显示强度的变化,例如 整个城市的空气污染差异。
许多常用的数据可视化应用程序免费提供其软件的有限版本。这些工具被设计为简单直观,使您可以非常快速地开始工作。
📌 提示:选择正确的工具
选择适合您的研究和调查需求的工具时,需要考虑多种因素和问题。比如下面这些:
您创建的地图是公开的吗,还是可以私密的?
用于创建地图的数据可以公开吗?如果您正在使用敏感的数据,因此需要保密,请确保仔细检查使用此服务时是否会将这些数据公开。
该工具是否随附您需要内置的基本数据(例如,选举地区边界,国家/地区的轮廓、以及其中的地区/县)?如果不是,您是否可以从其他来源导入此基础数据或自己创建呢?
您是否可以制作所需的所有地图,或者限于特定数量?
是否可以按照您想要的方式设置地图样式,例如通过选择颜色或做出其他图形决定?如果您要发布地图,并且例如需要使用某些颜色以适合出版物的样式,那么这就是主要的问题。如果是出于数据分析的目的,样式化地图的能力就不那么重要了。
Datawrapper 允许您制作断层图和符号图。它有一个广泛的基础地图,如果您找不到要找的东西,也可以上传您自己的地图。
如果您停在制作地图的 “可视化”步骤上,可以不公布您的地图(因此是私人的)。
地图将在右上角菜单中的 “my charts” 中显示出来。一旦您发布了您的地图,在您被要求支付软件费用之前,它们可以被查看多达10,000次。
Datawrapper 还有许多其他的数据可视化工具来帮助分析您的数据(以及随后的交流),包括柱状图、散点图、区域图、饼图和表格的模板。这是一个在线工具,所以您需要互联网连接来使用它。
Tableau 允许您制作脉络图、符号图和热图,以及起源/目的地图和描述流量和路线的地图。
您需要将该软件下载到桌面。用来创建地图的数据和地图本身都将是公开的,这意味着如果您使用的是需要保密的数据,Tableau 的免费版本可能不适合。
🔧 QGIS
与 Datawrapper 和 Tableau 相比,QGIS 更复杂,也不那么直观,但它确实有一些主要优势。
它是免费和开源的,您的数据和您创建的地图都是保密的,而且软件功能非常强大,提供了一系列的分析和数据处理工具。
您可以在一天左右的时间内学会如何使用它的基本功能,而且网上有许多教程和资源可以帮助您。其中包括 QGIS 用户指南、其 Gentle GIS 简介以及 Spatial Query Lab 的这套 QGIS 课程。
该软件还可以离线使用,因此不需要互联网连接。
在 QGIS 中创建的地图通常会被输出到图形设计软件中,在那里可以更容易在发布前调整颜色、线条权重和文字。
绘制,测量和分析基准图
在调查过程中,在现有的参考地图上叠加其他地理数据可能是有用的。可以是指画一条线来描述一条路线,以便测量距离和旅行时间,上传一个受保护的国家公园的轮廓,以便与地图上的其他数据(如进行过伐木的地点)进行比较,或导入一份坐标表,显示您正在调查的个人或公司拥有的所有财产的位置,等等。
可以使用 Google Earth Pro 可视化此类添加。
该软件是免费的,并且您导入的数据和制作的地图可以保密。
数据格式入门指南
地理数据和相关图像采用多种不同的文件格式,这可能会使初学者感到困惑。在使用基准图或任何其他类型的地图时,您将面临很多此类挑战。
本节将介绍通常用于数据库、地图制作和技术制图的文件格式,以及如何在 Google Earth 中轻松使用其中的某些文件格式。
本指南中描述的许多软件和平台都可以使用多种文件格式,但是如果需要,也可以使用免费的简单工具在不同格式之间转换数据。
地理参考矢量数据格式
矢量数据是地理数据,存储为一系列点、线和多边形。示例包括道路、建筑物和国家/地区轮廓。
1、KML / KMZ文件
KML (Keyhole Markup Language) 是 Google Earth 中用来存储点、线和多边形的主要格式,且可以在大多数其他地图制作应用中打开。这些文件包含几何信息 (点、线、多边形等),加上少量的文字 (如地名)。
在 Google Earth 中,可以通过计算机上的文件菜单打开不同格式的文件:File > Open ,然后选择相关文件。
KMZ 文件是压缩的 KML 文件。您可以在此处找到免费的工具,以便将 Excel 文件转换为 Google Earth KML。
2、SHP (shapefiles)
这是最常见的地图文件格式之一,被广泛的地图制作应用程序使用。它可以存储几何信息,以及描述特定点、线或多边形的详细数据库。
例如,shapefile 可能包含一个国家的轮廓和关于该国的详细数据库,如该国的名称、人口等信息。
shapefile 实际上是一个文件的集合(shp、shx 和 dbf 是基本必须存在的)。例如从一个保存地籍(即土地所有权记录)信息的政府网站上下载数据,通常被下载为一个 .zip 文件。一般来说,只需将整个.zip文件导入到地图绘制应用程序中即可。如果您解压缩了.zip文件,单独文件仍然必须保存在同一个文件夹中,才能正常工作。
在 Google Earth 中,可以通过计算机上的 “文件” 菜单导入SHP文件:File > Import ,然后选择相关文件。
数据库格式
1、CSV文件
CSV是 “逗号分隔值”(有时也称为字符分隔值)的缩写。这是一种简单的数据库格式,可在大多数电子表格和数据库应用程序中打开,并可导入许多地图制作应用程序。
为了将这些数据放在地图上,它必须包含位置信息,如 经纬度坐标或地址。
例如在 Google Earth 中,可以通过文件菜单导入CSV文件:File > Import ,然后选择相关文件。这将打开一个对话框。首先您需要指定文件中的字段的分隔方式(例如用逗号),然后点击 “下一步”。
下面的对话框将询问 CSV 文件中的位置数据。如果您的文件不包含经纬度信息(而是用地址代替),那么点击并选择该框:“此数据集不包含经纬度信息,但包含街道地址”。
下一个对话框将要求您指定相关地址信息在哪个或哪些字段中。此功能取决于谷歌地图是否拥有正确的地址信息,因此并非完美无缺 —— 如果您要使用它,可能需要对地点进行验证。
如果您有经度和纬度信息,请选择包含每个这些坐标的电子表格的列。
最后一个对话框允许您指定电子表格的每一列中包含的数据类型。是可选项。
单击完成以将数据添加到您的地图。
📌 注:
有时,多条信息都指向相同的经纬度坐标,这意味着一系列事件或事物都位于完全相同的地方(即使不是)。多个具有完全相同地理坐标的条目也可以说明该信息是如何或在哪里被记录到数据库中的,并不一定要反映出一个事件的实际发生地。
例如,这个问题可以在国际移民组织的失踪移民数据库中看到,数据库中的大量个人条目 (每个条目都是指导致一些人死亡或失踪的事件) 都指向同一个点。这不可能意味着每个人都是在同一地点死亡或失踪的,因此记录的地点可能是报告所有这些死亡和失踪事件的警察局。
2、Excel文件
这是一种最常见的电子表格格式。在将其导入某些地图制作应用程序之前可能需要将其转换为CSV格式。
这种转换可以在电子表格程序中使用 “另存为” 功能完成。许多有数据可供下载的组织都会使用这种格式。
航空影像和光栅图(位图)的影像格式
您想添加到地图中的一些数据可能是光栅图像格式,可能包括用无人机或风筝拍摄的详细航拍照片、纸质地图的数字图像、或通常只提供光栅文件的数据,如土地使用和海拔图。
1、JPEG
JPEG 是光栅图像的常用格式。您经常会发现这种格式的照片、卫星图像和地图的数字扫描。
2、TIFF
GeoTIFF 是一种包含地理坐标信息的图像格式。这意味着它可以直接上传到测绘平台,并将出现在地图上的正确位置,而不需要手动放置。
图像的比例尺(覆盖的区域)和位置信息通常存储在附带的.tfw文件中,该文件应始终保存在同一文件夹中。
3、通用技术图纸格式
DWG 和 DXF (Drawing eXchange Format) 是建筑师、图形设计师和工程师使用的技术绘图软件中常见的格式。它们包含几何信息(点、线、多边形),并不总是地理参考。它们可以导入(和导出)许多地图制作应用程序。
4、转换文件格式
Geoconverter 可转换制作地图时常用的多种数据格式。
在地图上测量:路线、大小、距离、面积
大多数地图应用程序允许您在地图上测量事物。您可以计划或检查潜在的路线和时间、测量建筑物或新的森林砍伐的面积,或找出在给定时间内可以行驶的距离。
此类工具不仅可用于计划研究行程,而且还可用于验证信息真伪,例如,您所调查的人在声称的时间里是否已经踏上了旅程。
1、Rome2Rio
Rome2Rio 是一款为规划较长旅程而开发的应用程序,涵盖了所有交通方式,包括航班。对于每条路线,它给出了各种交通方式的选择,将每段行程分成几个阶段,然后给出交通公司、行程时间和每段行程的指示性价格。还提供了相关公司网站的链接。
2、本地旅行应用
许多国家和一些大城市都有自己的应用程序,涵盖公共交通、出租车和自行车或摩托车共享系统。
例如,这些应用程序可能会提供关于交通服务的更详细和更及时的信息。公交车、火车、渡轮和其他运营各条线路的公司可能会提供更多信息,例如更详细的时间表(包括历史或季节性变化)以及价格。
一些例子是荷兰国家铁路公司的官方应用程序,罗马尼亚主要城市的 Transport Urban,以及哥伦比亚波哥大的 Transmilenio y Sitp 旅行计划。
在 Google Earth 中绘图和测量
谷歌地球有许多简单的绘图和测量工具,可以帮助您标记对您的调查很重要的地方,并确定卫星图像中特征的大小(如新的森林空地)或计算路线的长度。
虽然许多旅程长度和时间可以使用上述应用程序进行分析,但在某些情况下,能够自己绘制和测量东西是很有帮助的。
您可能正在测量一条穿过荒野地区的路径,而这条路径并没有被任何应用程序所包含,或者您所做的旅程并不符合移动应用程序中指示的方向。或者您可能想看看移动应用没有给您提供的其他可能性 —— 例如,谷歌地球让您画圈,可以显示位于给定点的一定半径范围内的一切。利用距离和行进速度,可以粗略地估算出旅行时间(完整的细节见下一节)。
最后,通过使用 Google Earth Pro 中的绘图工具,可以将这些信息保存起来,以便日后返回并进一步分析,或将其导出,以制作有助于解释调查数据的可视化。
1、Placemarks
Placemarks 用于标记和保存可能与您的调查有关的特定地方,以及添加少量信息,如 地方名称或经纬度坐标。还可以添加简短的描述性文字、照片和链接。
要添加 Placemarks,请转到 Add > Placemark,或单击工具栏中的图标。这将会在当前地图视图中心附近放置一个图钉,并打开一个对话框,您可以在其中添加更多信息。
当您将图钉图标拖动到地图上的正确位置时,对话框需要保持打开。然后您可以添加更多关于这个地方的信息,并点击 “保存” 将其添加到 “地点” 侧栏。在搜索栏中搜索一个地方(名称)或经纬度,也会在相关位置创建一个 Placemarks,然后可以保存。
Google Earth 中的绘图工具可以通过 Tools > Ruler、或者点击屏幕顶部工具栏中的 “标尺” 图标来找到。这将打开标尺对话框。您所画的任何东西都可以保存起来供将来参考(它将显示在 “places”面板中),如果您不再需要它,也可以从地图中清除。单位可以从公制改为英制,根据测量对象的大小和所需的测量单位,将其变大或变小(米、公里等)。
📌 Google Earth 中包括许多绘图和测量选项:
1、Lines: 两点之间的一条简单线,用于测量飞行距离。
2、Paths: 一系列的连接线。允许您绘制和测量更复杂的路线。“show elevation profile” 选项将在屏幕底部显示一个部分,描述您所绘制的路线上不断变化的海拔(对于规划穿越丘陵地区的旅程非常有用)。海拔面板中的滑块对应于地图上路径上的红色箭头:移动滑块可以显示沿途任何给定点的海拔和坡度,同时移动地图上的箭头以显示坡度。
3、Polygons: 该工具绘制封闭的多边形,并向您显示面积和周长。使用此工具可以测量卫星图像上的区域。
4、Circles: 这个工具可以画一个圆,先画中心点,再画半径。它给出圆的半径、面积和周长。在计算某项服务的大致服务范围时(例如,找出医院附近30公里范围内的所有村庄)、或者在试图确定在一定时间内从某一特定点出发的路程时(例如,画一个半径为400米的圆,可以确定步行5分钟内的所有公交站点),它都会很有用。
5、Elevation and lat-long: 当您将鼠标悬停在一个点上时,地图右下角的状态栏中会显示出海拔和经纬度。
2、计算平均行驶速度
如果您知道两点之间的距离,就可以用平均行车速度来粗略估计行程时间。这在估算诸如步行5分钟内是否有公交车站、或一天能走多远等问题时很有用。
实际速度显然取决于地形、地面、体能、身高、体重、努力程度以及人是否携带任何东西,但基于距离的估计提供了一个有用的经验法则。
通常认为平均步行速度为 5 km/h或 3mph。
对于自行车来说,速度取决于自行车本身、骑行者的体能和道路及交通状况。在哥本哈根,骑自行车上下班的人很多,平均骑车速度为 15.5公里/小时或 9.6英里/小时。一个体格合理的骑行者,在平坦的道路上骑一辆公路自行车,平均速度约为25公里/小时。
3、使用建筑物和景观的3D模型
3D模型的作用不仅仅是在去一个地方之前让您熟悉那里的情况;它们还可以帮助您对照片进行地理定位,让您确认目标景观究竟是从哪个特定地点拍摄的 — — 例如,山丘是什么样的,或者可以看到哪些建筑物。
4、Google 地球中的地形和3d建筑
谷歌地球包含一些有3D模型的图层,包括景观(地形)和建筑物的模型。这些图层使用相当多的处理能力和带宽,这可能会导致您的卫星图像加载更慢,所以您可能想保持这些图层关闭,如果用的不多的话。
它们可以在图层面板中打开,位于左侧栏。3d地形以 “Terrain” 的形式出现,建筑物和树木模型出现在 “3d buildings” 部分,可以展开以呈现许多选项。
建筑物可以显示为简单的灰色、三维形状(使用较少的处理能力和数据),也可以显示为详细的照片渲染。也可以在某些区域显示树木的3D模型。
5、收集自己的数据并将其放置在地图上
收集自己的位置和调查数据,并将其放在地图上,是记录自己去过的地方和收集到的某些材料的好方法。这也是标记您的调查目标的好方法。
区域详细地图可以用来记录一个地方发生的相关情况,比如地震后建筑物的裂缝、被砍伐的森林面积、或者枪击发生后街道墙壁上的弹孔。
任何可以参考到特定地方的数据都可以添加到地图上。您可以使用基本的测量技术和简单的工具,如卷尺、纸和笔,从头开始创建地图或添加到现有地图中。您还可以使用手机的GPS和定位工具来跟踪位置,准确地确定重要地点。
📌 您的地图中显示的一些边界可能是政治敏感的或有争议的。此外,一些地区可能有不同的名称,可能带有政治色彩。在渲染您自己的地图数据或使用历史数据时,您可能会遇到这种情况。与熟悉该地区的人合作可以迅速帮助指出这些问题。
6、了解位置坐标
经纬度坐标系统将地球划分为水平和垂直线的网格,并用于精确查明任何位置。
纬度和经度坐标可以多种格式编写:
Degrees / minutes: 52°31.86797’ N, 013°24.03009’ W
Degrees / minutes / seconds: 52°31’52.0784” N, 013°24’01.8054” W
Decimal: 52.5311329 lat, -13.4005015 long. 赤道以北为正(通常不加符号),以南为负(以 “-” 标记)。本初子午线以东为正,西为负。
📌 某些软件要求以特定格式提供纬度和经度数据。可以使用简单的Web应用程序(例如 Earthpoint)来转换格式。也可以使用在线转换器,如 latlong.netCalculator Soup 等。谷歌地图也会在您搜索时自动转换和显示这些坐标。
7、通过手机在Google地图中查找坐标
通过手机上谷歌地图标记坐标是一个很好的方法,可以为您的调查保存重要的地方。这可能包括您拍摄某张照片的地点,或者在一天中的某个时间看到属于目标人的汽车的地方。
但是,如果您需要进行非常精确的测量,这就不合适了。
要实践这个方法,点击当前位置图标,将地图的中心放在您当前所在的位置上。一个蓝点会显示您的大致位置 —— 这是 Google 根据它所掌握的信息,对您所处位置的最佳猜测。
在蓝点周围有一个较宽的半透明圆圈,显示的是谷歌认为的可能区域(圆圈越大,蓝点显示的位置精度越低)。即使是一个粗略的位置,在地图上显示时,也可以帮助确定您的精确位置。
当您找到自己的实际位置后,在屏幕上长按该位置,在地图上放置一个图钉。该地的经纬度坐标会出现在屏幕底部。
谷歌可能不会以一种允许您轻松检索的方式保存它们,所以考虑把它们写下来,复制到剪贴板上,然后粘贴到便签上,或者至少拍一张截图。
点击图钉以查看任何相关信息,然后您可以选择保存图钉,这可能是一个有用的方式来跟踪这些数据(虽然您仍然需要手动转移到其他地方)。
除非与谷歌共享这些信息,否则您不能给图钉添加一个标题,但您可以将其保存到手机或电脑上的私人列表中,并添加注释,例如您之前保存的经纬度坐标。将这些点添加到谷歌地图上必须手动完成,逐一输入坐标和标签。
谷歌会给您一个小数点后六位的经纬度,理论上,这可以让您把一个位置精确到实际位置的11厘米(5英寸)以内。但实际上,在谷歌地图上很难如此准确地标记位置,因为地图或卫星图像不够详细,无法放大一个小物体。
出于这个原因,对于进行小区域的详细勘测来说它并不是一个合适的方法,例如建筑物的损坏图。而应该用模拟的方式,用一把测量尺、一支笔和一张纸来完成。
📌 一些常见的应用程序,包括谷歌地图和 WhatsApp 等,允许您在有限的时间内与特定的人分享您的实时位置。这个功能可能会有潜在的帮助,比如 作为安全措施,允许同事在您调查危险状况期间跟着您的位置,一旦有事发生可以及时被知晓。
⚠️ 另一方面,在调查期间,如果其他不怀好意的人对您的行踪感兴趣,能够访问您分享的数据,那么分享您的实时位置就会使您处于风险之中。
📌 请只与您信任的人分享您的位置。在研究敏感话题时,或者如果您怀疑自己可能被监视的时候,应该避免在没有使用加密的情况下分享或存储您的位置。
8、追踪路线
跟踪自己的路线是记录自己在调查过程中去过的地方的好方法。这样做可以方便以后参考这些地点的其他信息,或者了解更多关于这些地点的信息。这些信息可能包括您拍摄的照片或您进行的采访。
有许多不同的应用程序可以跟踪您的路线,它们的准确性和范围各不相同。在使用手机作为定位追踪器时要非常小心,因为手机在茂密的植被中可能会失去GPS连接,在密集的城市地区更可能提供不准确的数据 —— 见 《如何通过欺骗Wi-Fi热点来更改手机坐标》。
有一些外部设备可以连接到手机上,提供更稳定的数据。iOS 的 Bad Elf GP for lightning connector 和 Android 的 Globalstat Micro USB 是两个例子。
📌 数据安全也需要考虑到 —— 您可能不想让应用程序、操作系统和移动服务提供商在您调查过程中一直追踪您的位置。
1、GoogleMaps
可以在 Google 地图中跟踪您的位置。
在菜单中,进入时间轴,地图上会显示您一天内的行踪。点击右上角的日历,可以查看您前几天的行程图。
地图上只会显示粗略的路线,但对您到达和离开特定地点的时间却相当准确。
📌 保证您的位置数据安全!
如果您需要对自己的数据、通讯和行踪保密,这个功能与其说是一种祝福,不如说是一种诅咒。
只有在绝对必要的情况下,或者在你认为非常安全的条件下再使用它。
相反,可以考虑在调查时寻找其他方式来追踪您的日常行踪,比如手动标记地点和细节,或者使用打印的地图。
您的安全 —— 以及您的数据、您的消息来源和您的合作者的安全 —— 应该永远是应该优先考虑的问题。
在许多情况下,禁用手机和其他具有位置跟踪功能的设备的此类功能才是明智的。大多数智能手机允许您在 “位置设置” 中关闭它。
2、健身应用
健身应用可以成为追踪路线的好方法,因为它们通常会相对频繁和精确地读取位置,以及记录海拔等数据点。
这些信息可以提供有用的提醒,让您知道自己去过的地方,并帮助您与其他信息交叉参考位置。
这里是一个很好的追踪演示《如何使用简单的应用程序找到隐藏的军事基地、士兵和秘密特工们的姓名和住址?》
请记住,这些应用程序往往耗电量比较大,所以可能不是最好的选择如果您长途跋涉的话。Nike Running Club 是提供详细地图数据的健身应用的一个例子。
3、将路线数据导入 Google Earth
Google Earth 有一个工具可以从 Garmin 和 Magellan 等手持GPS设备导入 GPS 轨迹。
要做到这一点,前往 Google Earth 中的 Tools > GPS。另外也可以通过 File > Import 来导入轨迹。这些文件的扩展名通常为.gpx、.loc 或 .mps。
4、进行小范围的调查 —— 低技术含量的方法
对一个地方进行详细的勘察,对某些调查来说是有用的。例如,它可以帮助您准确记录一栋或多栋建筑物遭受的地震破坏情况,或者记录枪击事件后弹孔的位置。
这种方法技术含量低,但这并不意味着它应该被认为是一种低劣或业余的技术:许多专业人士,包括建筑师和工程师,都使用这种方法来获得最准确的测量结果。
📌 您需要的东西:笔、纸,量尺。
练习时,在附近一个您能方便、合法进入的地方做一个调查;家或办公室的花园或院子都可以。
在 “平面图” 上画出该区域的草图(2D ),用卷尺测量您画在平面图上的元素 —— 例如,墙壁和楼梯的长度,以及它们之间的距离。记得测量空间中的对角线,这样以后就可以更准确地画出它 —— 例如 这将帮助您确定一个看起来像矩形的庭院是否真的有平行的边。
通过标记哪个方向是北来记录方向。您可能可以查看现有的、不太详细的地图。查看太阳的位置和一天中的时间也是一个很好的指导。当然,也可以使用指南针。
对您正在勘测的区域进行拍照也很有帮助。它们可以给您带来关于一个更广泛的区域的概况印象。
拍摄全景照片,最好是从现场和周围的不同地方拍摄。尽量拍摄包含尽可能多的背景的照片 —— 周围的街道、相邻的建筑等。关键特征的特写照片,如窗户的损坏或墙上的涂鸦,也都很有用。
5、对更大的区域进行调查
如果您需要绘制的区域比较大 —— 例如,新的森林空地的轮廓,怀疑那里的树木被非法砍伐 —— 最好使用GPS设备,例如手机或上述其他工具之一。
在您想绘制地图的区域的每个角落都要有经纬度坐标,这将使您以后在地图软件中绘制轮廓。
将这些点放在地图上,然后画一个多边形将它们连接起来(见上一节绘图),就会得到一个轮廓,可以与地图上的其他数据进行比较。
例如,您所画的区域是否与国家公园重叠,从而证实了您对树木被非法砍伐的怀疑?它还可以让您测量该区域,进而估计有多少树木被砍伐。
6、通过卫星图像显示细节
卫星图像可以成为调查一个地方正在发生的事的有力工具。虽然它具有地图的许多优点 —— 为您提供一个地区的概况并显示地方之间的联系 —— 但它也可以包含更多的信息。
卫星图像经常显示与您的调查有关的特征,但这些特征通常在一般参考地图上找不到,例如从港口到工厂的管道显示了您试图追踪的棕榈油可能在哪里运输。
卫星图像也可能比地图更详细。例如,您的地图可能会显示一个监狱营地的位置,但只包括一个描述监狱大院的彩色形状。该地区的卫星图像则可以显示营地内不同建筑和开放区域的细节,让您了解更多关于内部发生的事。
卫星图像也有可能比地图更及时,让您看到冲突中的建筑项目的变化、森林砍伐或基础设施被破坏的情况。比较历史上的卫星图像也可以帮助您了解这些事情在一段时间内的变化。
许多地图应用程序 如 Google Maps, Google Earth, Bing, Baidu, HERE WeGo, OsmAnd, Yandex,都可以选择显示卫星图像。
每个平台上的图像在分辨率和创建时间上都可能略有不同。此外,大多数地图应用程序会遮挡卫星图像的某些区域(例如 军事基地),这些区域可能会模糊不清。如果您在一个应用程序中发现某个区域被遮挡或以低分辨率显示,则值得检查其他应用程序,以获得更高质量或无遮挡的图像。

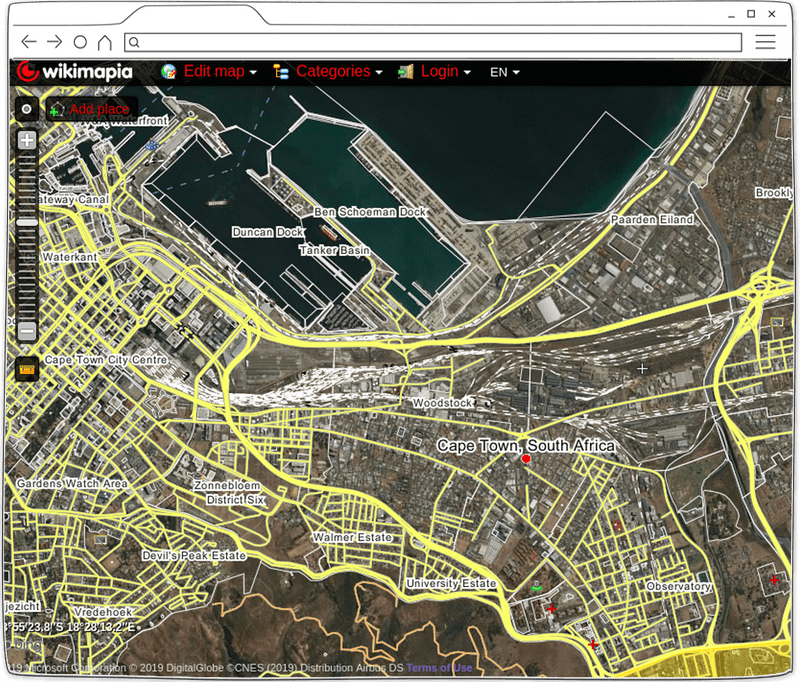

🔧 Wikimapia 是一个开源的地图平台,对卫星图像分析非常有用,因为它整合了来自多个供应商(包括谷歌、Bing 和雅虎)的图像,并允许您在它们之间进行切换(使用地图右上方的黑色 “WikimapiaMap” 按钮)。
当一个供应商遮挡了一些特征时,在这里操作就很方便了,您可以快速切换一组图片,看看同一个地方在其他供应商那里是如何出现的。
Wikimapia 提供了大量关于在其平台上使用地理数据的信息和指南,以及给初学者的建议。
7、下载高分辨率图像
Google Earth Pro 可以让您下载高分辨率的图片,比截图的质量要好很多。
File > Save > Save image 将打开屏幕顶部的 “保存图像” 工具栏,并在地图上放置一个图例和标题框。这些都可以通过工具栏中的地图选项按钮来切换开启和关闭。
也可以改变地图的颜色和饱和度。工具栏中的分辨率按钮可以选择保存图像的分辨率,最大尺寸为 4800 x 4800 像素。
📌 谷歌地球图像的边缘往往会轻微变形 —— 这是试图将曲面做成平面地图的结果。如果您想保存一些图像,然后使用图像编辑软件将它们拼接在一起,需要将地图完全压平,否则图像将无法正确地平铺。
要做到这一点,可以进入 “工具 > 选项”。在 “选项” 对话框中进入 “3D视图” 选项卡,在 “Terrain” 下,将海拔夸张度尽量调低(0.01)。然后按上述方法下载您的一系列图像。
8、在 Google 地球上获取历史卫星图像
谷歌地球包含了大量的历史卫星图像,世界上大多数地方的历史图像可以追溯到10至15年前,有些地方甚至可以追溯到更久。
这些卫星图像通常每隔一到三年更新一次,但有些地方可能会更频繁地拍摄图像,拍摄间隔只有几个月。
一些地区也可能会优先拍摄卫星图像。例如,如果发生地震,造成大量破坏(如 2015年尼泊尔地震),有关组织 (人道主义团体、政府等) 可能会优先要求获得这些地方的新图像,以协助应急和重建。
历史图像可用于监测随着时间的推移而发生的变化 —— 显示战区正在发生的破坏模式,例如 难民营的扩张或受藻类大量繁殖影响的地区。
要访问历史图像,请单击工具栏上的时钟图标。这将打开一个带有滑块的框,让您在卫星图像中滚动浏览。
单击此框中的 “缩放” 按钮将允许您关注时间轴的一部分,以查看可用的全部日期范围。点击滑块两端的箭头,可让您按顺序浏览历史图像。
9、将图像添加到地图
您可以在现有的地图上添加从各种来源(非政府组织、政府、测绘爱好者等 包括您自己)获得的航空图像和卫星图像。这样做可以让您利用比 Google Earth 等更详细的航空图像。
10、在地图上添加地理参考图像
一些图像文件,如 .geoTIFFs,附加了地理参考信息(经纬度坐标)。这允许您使用GIS软件(如 QGIS)将其导入到您的地图中,它将自动将其放置在正确的位置,并将其扭曲以匹配您的地图投影。
📌 在 Google Earth 中,必须按照这里的描述手动放置图像。
进入 “Add” > “Image Overlay” 或点击工具栏中的图像叠加按钮,打开图像叠加对话框。
导航到您要添加图片的地方。点击 “link”旁边的 “browse” 按钮,找到您要添加的文件;然后图像就会被添加到地图上面。
要正确定位您的图片,请使用边上和角落的手柄来缩放或旋转它。
为了帮助您的图像与更广泛的地图对齐,使图像半透明,并尝试切换某些 Google Earth 图层(如 道路)。
如果需要倾斜图像以适应它在地图上,进入位置选项卡在对话框中,并单击 “Convert to LatLongQuad” 按钮。这将给您提供一个选项,输入地图每个角落的经纬度(如果有的话),或手动倾斜图像,直到它适合。
在地图的相关地理空间中定位卫星或航空图像的过程称为地理配准。
🔧 Mapknitter 是一个免费的、开源的地理配准工具。在放置图像后,您可以将其导出为 GeoTIFFs,以便于纳入其他地图。
11、在地图上添加非地理参考图像
也可以将航空图像或其他没有地理参照的地图(文件中没有嵌入经纬度坐标的图)添加到现有地图中。
您可以将显示历史土地使用情况的纸质地图扫描件或基础设施的详细图纸添加到您的数字地图中,并将该信息与其他地理数据进行交叉引用。然后,您可以绘制纸质地图上显示的特征以创建矢量版本,并将地理数据(如道路、建筑物和国家轮廓)存储为一系列的点、线和多边形。
📌 历史地图和航空图像往往可以通过当地政府办公室、档案馆、图库和网站找到。美国国家航空和航天局(NASA)和欧洲航天局(ESA)等国际空间机构都有大型的公开卫星图像库。
识别卫星图像中的特征
在使用卫星图像时,您可以使用一些技术,以及您应该寻找的一系列具体要素,这些技术可以帮助您确定个别特征,并更多地了解您正在研究的地方正在发生的事。
您根据卫星图像分析得出的结论应以其他方式加以证实,这可能包括亲自访问该地、或请当地合作伙伴为您核实信息。
1、尺寸和规模
当您试图识别卫星图像中的物体时,尺寸是一个重要的区分特征。
为了能够正确评估您所看到的物体的大小,需要了解手头卫星图像的比例:它是否显示了整个国家或地区,或者它是否是一个小比例的图像,您可以很容易地识别单个建筑物甚至较小的物体,如汽车和树木?
对于交互式在线地图和卫星图像来说,比例尺的问题就不那么重要了,它允许您通过放大和缩小来改变比例尺,或者直接测量物体,如在 Google Earth Pro 中。
2、图案、形状和纹理
图案、形状和纹理也有助于识别特征。
图案 —— 农业区通常可以通过农田的图案来识别,这些田地可能是长方形,或者在使用旋转悬臂灌溉的国家,是圆形的。自然生长的森林比种植园有更多不规则的树木模式,种植园可能是以网格形式布置的。
形状 —— 湖泊和河流等水体往往具有独特的形状,容易识别。景观中的直线很可能是人为的建筑,比如道路、运河和土地边界。
纹理 —— 指的是一个特征的光滑或粗糙程度。纹理可以为您提供关于您所看到的东西的线索,例如,大面积的混凝土或柏油路面,如停车场,看起来很光滑,而植被可能有一个粗糙的外观。
3、色调和颜色
在解释图像时,色调和颜色非常重要。
使用可见光(与红外光相反;红外光也用于捕捉卫星图像)创建的卫星图像是相当直观的解释,因为颜色类似于您用自己的眼睛看到的。
例如植被往往是绿色的(虽然这可能在一年中不同时间有所改变)。水会吸收光线,往往呈现黑色或深蓝色,尽管水中的沉积物会使其看起来呈棕色;浅水的颜色可能较浅,阳光反射会使其看起来呈白色或灰色。
红外图像通常用于监测植被,植被会以不同的红色阴影出现(而不是像可见光图像中的绿色)。
4、高度、深度和阴影
阴影可以帮助确定从上方拍摄的物体的高度或深度,也可以显示图像拍摄的时间和日期。更多细节请参见下面的阴影分析部分。
5、场地、状况和联系
通过观察某物所在的位置和周围的事物,可以收集到很多额外的信息。例如,一个位于城市边缘的大型超市可能会有一个大型停车场,并靠近一条主要道路。一个港口很可能位于河口附近,靠近大海。如果它是一个主要的货物港口,紧邻它的大量土地可能被用来储存,而且它很可能与主要道路连接良好。
6、现场了解
您自己对现场的了解和调查是最有力的解释工具之一。如果您知道在过去的几个月里某个区域发生了一场大型森林火灾,它可以帮助您认识到被森林包围的大块棕色区域可能是一个烧伤区痕迹。
📌 🧪 假设性案例:借助卫星图像调查森林砍伐情况
地图和卫星分析对于追踪供应链和跟踪产品从产地到到达消费者手中的过程极为有用。
这个例子有助于说明作为调查的一部分,可以利用地图和卫星数据做些什么。
这里提到的技术应与其他几种调查技术相辅相成,以便在所收集的证据之上进行确认。
假设马来西亚国家公园内有一片森林被非法砍伐,木材被运往中国,在那里被制成家具。
您可以从当地政府的 GIS 网站上下载显示国家公园边界的 Shape 文件,然后上传到 Google Earth上。从这里,您可以很容易地看到国家公园的具体位置,并利用 Google Earth 中的历史卫星图像查看其中森林覆盖率的变化。
您看到,在过去的一年里出现了新的空地,说明那里一直在进行伐木。使用谷歌地球的测量工具在新的空地边缘画出多边形,您可以计算出被砍伐的森林面积。
有一些数据库包含了不同公司的锯木厂名单及其经纬度。通过将这些数据库以CSV文件的形式导入 Google Earth,可以在地图上创建一系列标记,显示锯木厂的位置。离伐木区最近的锯木厂将被优先考虑,以便进一步调查非法伐木的地点。
所有从马来西亚运往中国的木材都是通过船运。于是通过地图搜索,可以找到离砍伐区最近的海运港口。
在卫星图像和地面照片中观察这些港口 —— 例如使用谷歌街景 —— 可能会让您找到港口中最有可能用于木材出口的地方 —— 木材是露天存放的,这意味着在图像上经常可以看到它。
利用船舶跟踪数据,您可以找到哪些船舶在这个码头停靠过,然后跟踪目标船舶到中国卸下木材的港口。
公司数据库可以帮助您识别中国的家具公司。从港口通往特定城镇的基础设施,如铁路线,可以帮助您缩小最可能使用非法砍伐木材的公司范围,并进一步调查。
阴影分析
本节只介绍卫星图像中的阴影。
观察卫星图像中的阴影可以帮助您找出目标的高度和图像拍摄的时间和日期。太阳在天空中的方向(方位角)和它的高度在一天的过程中变化。
太阳在东边升起,在西边落下,并在中午前后达到天空的最高点;它的路径也在一年中发生变化。
太阳的高度和方向的变化意味着物体的影子在一年中的不同时间会发生方向和长度的变化。
📌 这些变化的影子可以用来估计一天中的时间和图像的拍摄时间。
反过来说,如果您知道一幅图像的拍摄时间,就可以利用这些信息来分析阴影,计算图像中物体的高度。以下是曾经对此调查方式的演示:

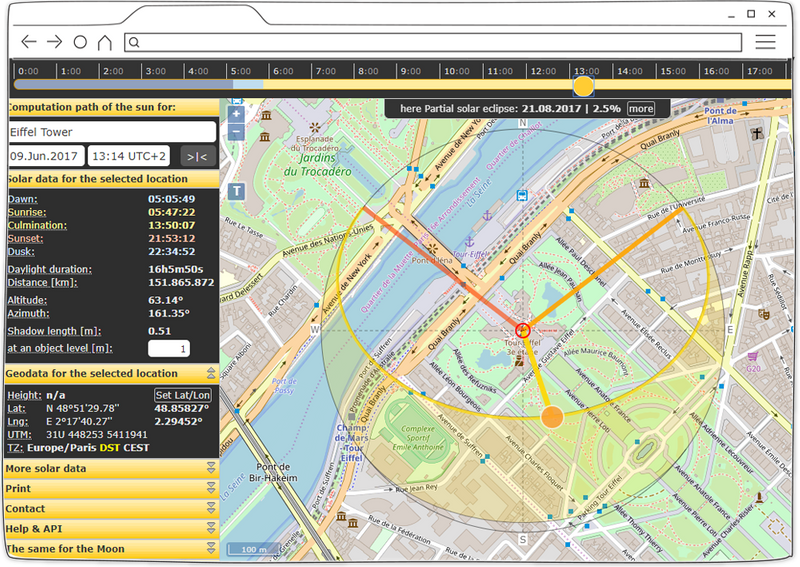

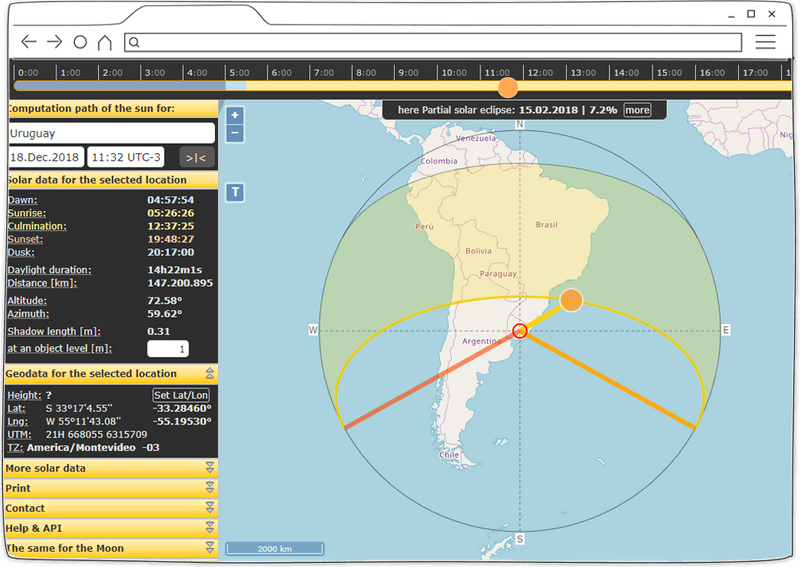

🔧 SunCalc 可以显示一年中任何一天的太阳路径,在北纬85°和南纬85°之间的地区(不包括两极周围地区)。通过时间滑块,您可以看到一天中太阳的高度和方向,每分钟都在变化。它包含了历史数据,所以您可以追溯到1900年、预测到 2099年。
它还允许您输入一个物体的高度,并计算出在该地点、该时间、该日期产生的影子长度。这些信息加上影子的方向和长度(可以在卫星图像上测量),可以让您核实照片的拍摄时间或估计物体的高度 —— 以核实信息真伪。
📌 🧪 案例研究。利用阴影寻找物体的高度
这个简短的用例演示了如何利用卫星图像中的阴影找到物体的高度。先看看前面关于 Google Earth 中的绘图和历史图像的部分可能会有所帮助。
在 Google Earth 中,进入巴黎的埃菲尔铁塔(可以使用搜索栏导航到它)。然后点击工具栏中的时钟图标,调出历史图像滑块(更多关于历史图像的内容请参见上一节),导航到 2017 年6月9日的图像。这张图片是在晴天拍摄的,这意味着塔身投下了阴影,我们可以通过测量来找到塔的高度。
塔的最高点就在塔中心的正上方 —— 这意味着,为了准确测量影子的长度,我们需要从地面的塔中心到影子的末端进行测量。
为了找到地面上的塔中心,先从塔的左下角脚的外角到右上角脚的外角画一条线(您需要保存这条线)。然后从右下角的外角到左上角的外角画第二条线(同样要保存好这条线)。这些线的交叉点就是塔在地面上的中心。
在 Google Earth 中使用标尺中的线条工具,从阴影的顶端开始画一条线,然后在前面两条线交叉的地方结束。这将为您提供影子的长度和太阳的方位角(谷歌地球信息面板中线条的 “heading”)。
然后可以去 suncalc.org 的 SunCalc 开始计算铁塔的高度。
首先,使用搜索栏导航到埃菲尔铁塔。在左侧的侧栏中,将日期改为与卫星图像拍摄的日期相匹配。2017年6月9日。
然后移动屏幕上方的太阳/时间滑块,直到侧栏中的方位角与您在谷歌地球中计算的方位角相匹配。
做好了这些,您就可以开始计算塔的高度,改变紧挨着影子长度下方的 “at an object level” 框中的数值。通过试错的过程,您应该能够找到一个物体高度,该高度会产生一个在 Google Earth 中测量出的阴影尺寸。这就是塔的大致高度。
📌 需要注意的是,使用这种方法只能找到一个大概的高度,因为图像分辨率不够高,无法足够准确地测量阴影。如果使用分辨率较高的图像,就可以进行更精确的测量。
在调查中使用基于地图的工具
我们每天都在使用各种类型的地图、地理数据和大量依赖地图的工具。它们中的大多数在调查中非常有价值 — — 有助于确认地点、事件发生的时间、地点的测量、时间的变化或土地的使用和所有权等。
以下是一些这样的工具、资源和可能的方法,您可以利用它们从它们的全部潜力中获益。
天气数据
天气预报数据可用于规划活动。例如,可以考虑由救援部门根据天气和海况估计难民船从海岸出发的可能时间。历史天气数据对环境监测很有用,可以查看天气模式和气候的变化。
作为调查人员,如果您掌握了某一天的某地的天气情况,就可以帮助您证实或质疑一个消息是不是真的,消息源是不是在撒谎,本节将介绍一些直接的天气数据资源。
1、天气、大气、海洋和海浪预报
🔧 Windy.com 显示了当前的状况以及一系列天气、海洋和大气状况的十天预报。它涵盖了温度、气压、降水、风和云层,还可进一步选择显示二氧化碳、臭氧和二氧化硫状况。海况包括波高和浪高、海流和水温。
2、基本使用的历史天气数据
历史性的天气数据可以用来观察随着时间的推移而变化的天气和气候模式,以及检查某一天的天气状况,并利用它来证实与你的调查有关的其他信息。
如果您有一些照片,您被告知是在某一天的某个地方拍摄的,而且这些照片显示地面干燥,天气晴朗,而天气数据显示当天大部分时间都在下雨,那么您有理由怀疑这些照片所显示的时间和地点。
这种天气数据本身不太可能可靠到足以证明或反驳某条信息,但它可以提供强有力的线索,您应该通过其他方式进行调查。
🔧 Weather Underground 提供历史天气数据,每天一个读数,来自世界各地的气象站。它包括最高和最低温度、一天内的降水量以及日出日落数据。
🔧 Dark Sky 在名为 Time Machine 的功能中提供了历史天气数据。API以温度、降水量、湿度、风力、大气压力、紫外线指数和能见度的形式生成可下载的数据。
3、供高级使用的历史天气数据
欧洲中程天气预报中心(ECMWF)有一个庞大的历史天气数据档案,覆盖整个地球。
其中一些数据集可以追溯到1900年。从2008年开始,ECMWF 每月提供可下载的天气报告,内容包括温度、降水、云层和气压等,每三小时测量一次。
这些数据很复杂,很多情况下都是专业格式。对于那些没有气象知识的人来说,鉴于可用数据的清单太长和数据的大量变化,可能很难准确地确定您需要的数据集。
🔧 在这里可以找到所有可用的公共数据集。
4、日出、日落和黄昏数据
🔧 Time and Date 提供了世界各地主要城市的日出、日落和黄昏数据,并根据季节进行了调整。
5、时区
这张地图显示了世界时区以及当前的时间(随着夏令时和冬令时而调整)。
土地利用和土地覆盖数据
显示土地使用和土地覆盖的地图可以帮助您了解土地目前的使用情况,土地有什么特点,检查谁拥有什么土地,以及所有权如何变化。本节中的资源还可以帮助您了解计划中的建设项目、它们的用途、规模和发展条件。
1、大比例尺土地利用图
有若干来源可提供显示土地利用 (森林、农田、城市等) 的大比例尺地图。
欧洲环境署提供了一个非常详细的全球土地覆盖数据集,包括所有欧洲国家的领土。它们以光栅图像的形式出现。
创建该数据集是为了作为《防治荒漠化公约》、《拉姆萨尔公约》和《京都议定书》等众多气候公约的基线。
它还被用于千年生态系统评估,以帮助界定不同生态系统之间的界限,如森林、草原和耕地。其地图可在以下网址下载:https://www.eea.europa.eu/data-and-maps/data/global-land-cover-250m。
🔧 OSM Landuse Landcover 是一个网络应用程序,从土地使用和土地覆盖信息方面探索 OpenStreetMap 数据库。它由德国的一个团队发起,从世界各地的用户中收集众包信息。
这意味着,一些地区的记录比其他地区更好,而且并非所有地区都呈现出相同的细节水平。
信息需要从其他来源进行核实,如额外的土地利用和土地覆盖图、当地的地籍记录等。不过,这一资源也是一个很好的起点,可以了解总体情况,而且对于初学者来说,使用起来相当容易。
如果想了解更多的选择和复杂程度不同的可用土地利用地图,GIS地理网站在这里提供了其他免费资源的概述。
2、地籍图(土地所有权和边界)
地籍是一种正式的土地所有权登记册,它描述了土地所有权的范围以及谁拥有这块土地。地籍册可由国家或地方政府持有。
在一些国家,这些地图已经数字化,可以查看或下载 pdf 文件。也有可能将这些信息下载为 shapefile,可在地图应用程序中查看,如谷歌地球或GIS软件。
并非每个国家的所有土地都在地籍之下。
少数国家的地籍图以互动的形式在线。例如,这里是瑞士和捷克共和国的地籍图。
📌 在大多数情况下,访问地籍数据不是免费的。数据库需要注册以及每月或每年付费或一次性费用,才能为您提供所需的信息。
3、采矿和资源图
资源丰富的国家越来越多地开放有关其采矿计划和项目以及资源开采和勘探许可证的信息,以提高透明度和问责制。
一个例子是莫桑比克的矿业地籍门户网站,这是一个定期更新的政府数据库,其中包括关于资源开采和勘探工作的许可证和合同的信息。
4、分区地图
分区图描述了一个地区允许的土地用途(住房、商业建筑、轻工业等)。在一些国家,这些地图已经数字化,可以查看或下载 pdf 文件。也可以将这些信息下载为 shapefile,在地图应用程序中查看,如 谷歌地球或GIS软件。
这张芝加哥互动分区地图显示了适用于该市不同地区的分区法规(规则),并附有相关链接,以及每个地区已申请的分区许可证。
5、建筑许可证申请
已提交的建筑项目许可证申请通常可从相关地方政府机构获得。它们通常会包含图纸,显示拟议开发的位置,拟议建筑物的详细计划、切面和立面,将使用的建筑材料,建筑物的拟议用途,许可证是否已被批准以及在什么条件下批准等。
举个例子,这是伦敦克罗伊登自治市的网站,在这里您可以查看已经提交的规划申请和响应的决定。可以通过关键词、地址或邮编进行搜索。
在他们的交互式地图上,您还可以查看已为其创建应用程序的站点。⚪️
Resources
Articles and Guides
Crowdsourcing satellite imagery to document deforestation, from Tactical Tech. An interview about a crowdsourced project that maps roads built for logging in the Congo Basin area.
DIY Mapping and Reclaiming, from Tactical Tech. An interview about how activists can challenge the dominant narratives of space created by institutionalised aerial photography and surveillance; part of Tactical Tech film and interview series From My Point of View.
DIY aerial mapping from School of Data. A report including guidelines on how to fly your own kites for aerial mapping.
Do-It-Yourself aerial photography, from The Engine Room and Rainforest Foundation Norway. A guide on using DIY aerial photography to document environmental issues.
How Satellite Imagery Became an Indispensable and Easily Accessible Tool for Journalists, from the Global Investigative Journalism Network (GIJN). An article featuring tools, techniquest and case studies.
Introduction to Google Earth Pro, by K. Britt, J. McGee, J. Campbell from Virginia Tech Geospatial Extension Program. A guide with detailed steps to get you started with the tool, and examples of what can be done with it.
Making Maps. A blog for cartography enthusiasts, with tutorials, techniques and books.
Resources for Finding and Using Satellite Image, from the Global Investigative Journalism Network (GIJN). A review of tools and resources.
Seeing the world through Google’s eyes, from Tactical Tech. An article about the uses of satellite imagery in art and investigations.
Starting satellite investigations, from Tactical Tech. A case study about how Bahraini activists used Google Earth to document palaces and land owned by elites.
Tools and Databases
Do-It-Yourself Mapping Kits, from Public Lab. A series of resources and tools for DIY aerial mapping, photography as well as tutorials and inspiration.
Mapknitter, from Public lab. A free, open source tool for georectification that allows you to add your own aerial images to existing maps, and to make your own maps.
SunCalc. A online tool that shows the path of the sun throughout the day, on any given day of the year, for areas between latitudes 85°N and 85°S.
